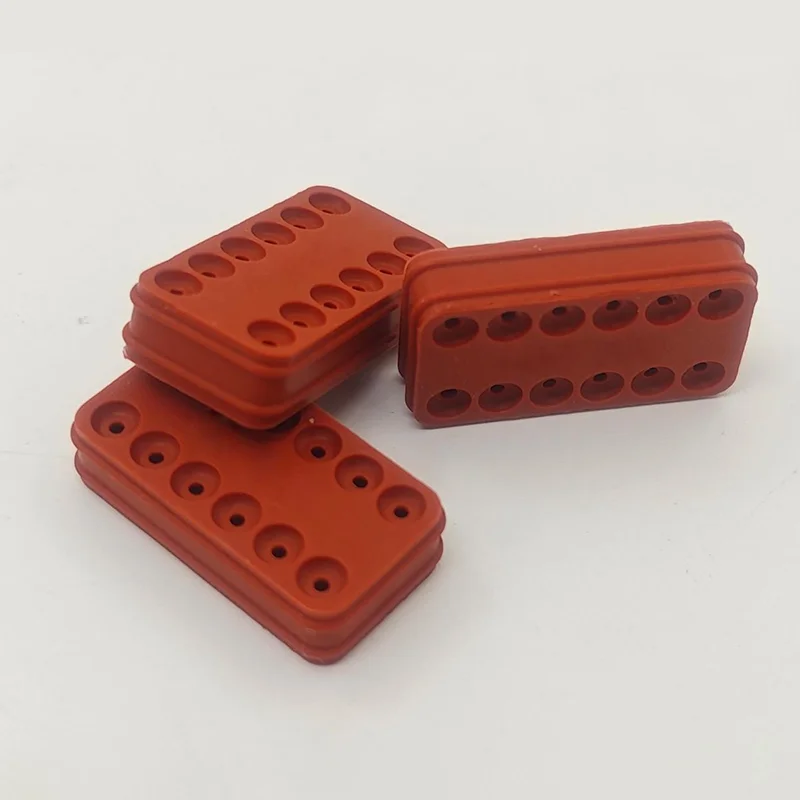

A 12 Pin Wire Seal kanggo Konektor Listrikminangka komponen sealing presisi sing dirancang kanggo nglindhungi titik entri kabel individu ing sistem konektor listrik multi-pin. Kanthi nggawe segel cedhak ing saben kabel, mbantu nyuda risiko banyu, bledug, lenga, bahan kimia, lan rereged liyane sing tekan terminal sensitif. Artikel iki nerangake struktur, bahan, fungsi, kritéria pilihan, pertimbangan instalasi, aplikasi umum, lan faktor tuku sing engineers lan panuku kudu ngerti nalika nemtokake solusi sealing kabel 12-pin.
Daftar Isi
- Apa Segel Kawat 12 Pin kanggo Konektor Listrik?
- Kepiye Struktur Segel Kawat 12 Pin?
- Apa Apa 12 Pin Wire Seal?
- Bahan apa sing umum digunakake?
- Apa sing kudu dipikirake nalika milih siji?
- Ngendi 12 Pin Wire Seal Digunakake?
- Kepiye Segel Kawat Dipasang?
- Masalah Apa sing Bisa Nimbulake Segel sing Ora Dipilih?
- Kepiye Manufaktur Kustom Ngapikake Penyegelan Konektor?
- Apa sing kudu ditakoni para panuku marang produsen segel kawat?
- Pitakonan sing Sering Ditakoni
- Pertimbangan Akhir
Apa Segel Kawat 12 Pin kanggo Konektor Listrik?
A 12 Pin Wire Seal kanggo Konektor Listrikiku komponèn sealing dirancang kanggo konektor electrical ngemot rolas posisi sambungan individu. Tujuan utamane yaiku kanggo nutup area ing ngendi kabel mlebu ing omah konektor, mbantu nyegah zat sing ora dikarepake tekan terminal internal.
Ora kaya omah konektor dhewe, segel kabel biasane minangka komponen elastomer sing relatif cilik. Kinerja kasebut gumantung banget marang akurasi dimensi, karakteristik material, kompatibilitas diameter kabel, kompresi, lan geometri rongga konektor.
Ing aplikasi praktis, segel bisa bebarengan karo omah konektor, terminal, kabel, mekanisme ngunci, lan unsur sealing liyane. Mulane sistem sealing lengkap ora bisa dievaluasi dening komponen karet mung. Segel kabel kudu cocog karo desain konektor lan dimensi kabel kanthi akurat.
Kanggo sistem listrik multi-pin, nutup saben titik entri kabel penting banget amarga bukaan cilik ing saubengé kabel bisa dadi jalur mlebu kanggo kelembapan, bledug, lenga, utawa rereged liyane. Sajrone wektu, kontaminasi bisa nyebabake karat, kinerja listrik sing ora stabil, masalah insulasi, utawa kegagalan komponen prematur.
Titik Kunci:Segel kawat 12-pin ora mung cincin karet. Iku komponen sealing tliti sing kudu bisa bebarengan karo omah konektor lan kabel kanggo nggawe alangi lingkungan dipercaya.
Kepiye Struktur Segel Kawat 12 Pin?
Solusi sealing konektor 12-pin khas bisa ngemot macem-macem area sealing sing cocog karo rongga kabel individu. Gumantung ing desain konektor, segel bisa diprodhuksi minangka segel kabel individu, komponen sealing multi-rongga, utawa konfigurasi khusus liyane.
Area sealing biasane gumantung ing gangguan kontrol antarane elastomer lan komponen konektor lingkungan. Nalika kabel dilebokake kanthi bener, lambe sealing utawa permukaan sealing dikompres ing jaket kabel nalika tetep aman ing jero rongga konektor.
Faktor struktural sing paling penting biasane kalebu:
- Diameter njero:Kudu cocog rapet karo kabel sing ditrapake utawa diameter kabel.
- Diameter njaba:Kudu pas karo rongga konektor tanpa deformasi gedhe banget.
- Segel lambe:Nyedhiyakake kontak sing dikontrol ing sekitar permukaan kabel.
- Fitur retensi:Mbantu njaga segel kanthi bener nalika ngrakit.
- Ketebalan bahan:Ngaruhi kompresi, keluwesan, lan prilaku sealing jangka panjang.
- Geometri sakabèhé:Kudu cocog karo omah konektor lan konfigurasi terminal.
Amarga panyimpangan dimensi cilik bisa mengaruhi kinerja sealing, cetakan presisi lan kontrol kualitas sing konsisten penting kanggo aplikasi produksi.
Apa Apa 12 Pin Wire Seal?
Fungsi utama kanggo nggawe alangi lingkungan watara titik entri kabel. Nanging, nilai praktis ngluwihi waterproofing prasaja.
| Fungsi | tujuane | Manfaat Khas |
|---|---|---|
| Proteksi kelembapan | Watesan banyu mlebu liwat bukaan kabel | Nyuda masalah listrik sing gegandhengan karo kelembapan |
| Proteksi bledug | Watesan kontaminasi partikel | Mbantu njaga rongga konektor sing luwih resik |
| Resistance contaminant | Nyedhiyakake alangan marang rereged lingkungan sing dipilih | Ngapikake kekiatan konektor |
| Wire antarmuka sealing | Njaga kontak antarane segel lan jaket kabel | Ndhukung perlindungan lingkungan sing konsisten |
| Dhukungan geter | Njaga kontak sealing sak gerakan mechanical | Mbantu nyuda bocor sing disebabake geter |
| Resistance suhu | Njaga sifat sealing ing sawetara suhu sing ditemtokake | Ndhukung operasi ing lingkungan nuntut |
Tingkat pangayoman nyata gumantung ing sistem konektor lengkap, kalebu desain omah, kondisi kawin, dimensi kabel, materi segel, kualitas Déwan, lan syarat testing. Mulane, segel ora kudu ditemtokake kanthi bebas saka sistem konektor sing dituju.
Bahan apa sing umum digunakake?
Pilihan material minangka salah sawijining keputusan sing paling penting nalika ngembangake utawa tuku segel kawat. Lingkungan listrik sing beda-beda nyedhiyakake komponen sealing kanggo kombinasi suhu, kelembapan, lenga, bahan kimia, getaran, lan stres mekanik sing beda-beda.
| Jinis Bahan | Ciri khas | Aplikasi Potensial |
|---|---|---|
| Karet Silikon | Fleksibel, kinerja suhu apik, cocok kanggo akeh aplikasi sealing listrik | Otomotif, sensor, konektor listrik |
| EPDM | Good weathering lan resistance lingkungan | Aplikasi njaba lan otomotif |
| NBR | Migunani ing ngendi resistance kanggo lenga tartamtu lan bahan kimia adhedhasar petroleum dibutuhake | Lingkungan industri lan otomotif |
| FKM | Resistance kimia lan suhu sing dhuwur kanggo lingkungan sing nuntut | Sistem otomotif lan industri khusus |
Karet silikon asring dianggep minangka panyegelan konektor listrik amarga keluwesane ngidini kanggo cocog karo jaket kabel nalika njaga kontak sealing ing owah-owahan suhu. Nanging, materi sing bener kudu tansah dipilih miturut lingkungan operasi nyata tinimbang mung milih pilihan sing paling umum digunakake.
Tip Pemilihan Bahan:Ngira-ngira suhu, cahya kimia, prilaku komprèsi, kompatibilitas jaket kabel, urip layanan samesthine, lan kahanan lingkungan bebarengan sadurunge konfirmasi senyawa karet.
Apa sing kudu dipikirake nalika milih siji?
Milih segel kabel 12-pin melu luwih saka cocog nomer posisi konektor. Para panuku lan insinyur kudu ngonfirmasi syarat dimensi lan lingkungan lengkap sadurunge nggawe pesenan produksi.
-
Diameter kawat
Konfirmasi diameter njaba nyata saka insulasi kabel. Segel sing dirancang kanggo diameter sing beda banget bisa nggawe kompresi sing ora cukup utawa pasukan perakitan sing gedhe banget. -
Ukuran rongga konektor
Geometri njaba segel kudu cocog karo rongga konektor kanthi akurat. -
Bahan karet
Pilih senyawa miturut suhu, kelembapan, bahan kimia, lenga, cahya UV, lan faktor lingkungan liyane. -
Kekerasan
Kekerasan karet mengaruhi gaya selipan, kompresi, keluwesan, lan kontak sealing. -
Kisaran suhu
Suhu operasi minimal lan maksimum sing dikarepake kudu ditetepake sadurunge persetujuan materi. -
Persyaratan perlindungan lingkungan
Nemtokake tingkat perlindungan lingkungan sing dibutuhake kanggo pemasangan konektor lengkap. -
Proses perakitan
Selipan manual, perakitan sabuk otomatis, crimping terminal, lan kawin konektor bisa ngetrapake syarat sing beda ing segel. -
Volume produksi
Proyèk volume dhuwur bisa mbenerake perkakas khusus lan proses cetakan sing dioptimalake, dene aplikasi volume sithik mbutuhake strategi pangembangan sing beda.
Ngendi 12 Pin Wire Seal Digunakake?
Konfigurasi sealing 12-pin bisa digunakake ing ngendi wae sawetara sirkuit listrik kudu ngliwati konektor nalika njaga perlindungan lingkungan.
- Wiring harness otomotif:Kompartemen mesin, elektronik awak, sistem lampu, sensor, modul kontrol, lan sistem listrik kendaraan liyane.
- Kendaraan listrik:Antarmuka listrik voltase rendah sing dipilih, sensor, sistem kontrol, lan peralatan listrik tambahan.
- Peralatan industri:Mesin, sistem otomasi, lemari kontrol, sensor, motor, lan peralatan seluler.
- Mesin pertanian:Peralatan sing kena lendhut, udan, bledug, geter, lan owah-owahan suhu.
- Mesin konstruksi:Peralatan abot sing mbutuhake sambungan listrik sing tahan lama ing lingkungan ruangan sing mbutuhake.
- Sistem listrik njaba:Peralatan sing kena udan, bledug, kelembapan, lan kahanan lingkungan sing owah.
- Peralatan elektronik khusus:Aplikasi sing mbutuhake kabel multi-circuit kompak kanthi sealing lingkungan.
Aplikasi sing tepat nemtokake materi sing dibutuhake, dimensi, struktur sealing, lan metode validasi. Komponen sing cocog kanggo sistem kontrol njero ruangan sing dilindhungi bisa uga ora cocog kanggo kompartemen mesin sing kapapar utawa mesin njaba ruangan tugas abot.
Kepiye Segel Kawat Dipasang?
Instalasi sing bener iku penting amarga malah segel kualitas dhuwur bisa ilang efektifitas yen rusak, salah posisi, utawa dipasangake karo kabel sing ora cocog.
- Priksa segel:Priksa manawa ana potongan, retak, deformasi, lampu kilat, kontaminasi, utawa cacat liyane sing katon.
- Konfirmasi kompatibilitas kabel:Priksa manawa diameter kabel cocog karo kisaran sealing sing ditemtokake.
- Siapke kabel:Priksa manawa jaket kabel resik lan ora rusak.
- Posisi segel kanthi bener:Priksa manawa komponèn sealing wis oriented miturut desain konektor.
- Lebokake terminal kasebut kanthi teliti:Aja nyuwek utawa muter lambe sealing nalika masang terminal.
- Verifikasi retensi terminal:Konfirmasi yen terminal wis tekan posisi sing bener lan mekanisme ngunci.
- Priksa perakitan pungkasan:Priksa posisi segel lan kondisi kawin konektor sadurunge nyoba.
Kanggo produksi otomatis, segel uga kudu dievaluasi kompatibilitas karo peralatan selipan, perkakas, kacepetan perakitan, lan syarat pelumasan. Pasukan selipan sing gedhe banget bisa ngrusak segel utawa kabel, dene kompresi sing ora cukup bisa nyuda perlindungan lingkungan.
Masalah Apa sing Bisa Nimbulake Segel sing Ora Dipilih?
Akeh masalah sealing konektor asalé saka mismatch antarane segel lan aplikasi nyata tinimbang saka konsep sistem sealing dhewe.
| Potensi Masalah | Kemungkinan Penyebab | Dianjurake Nyegah |
|---|---|---|
| Banyu utawa kelembapan mlebu | Ukuran sing salah utawa kompresi sing ora cukup | Priksa ukuran kabel lan rongga |
| Segel nyuwek | Kekuwatan sisipan sing gedhe banget utawa pinggiran sing cetha | Deleng perkakas perakitan lan geometri komponen |
| Gerakan kawat | Penylametan miskin utawa struktur sealing sing ora cocog | Priksa kompatibilitas konektor lan segel |
| Hardening utawa retak | Bahan sing ora cocog kanggo lingkungan operasi | Pilih senyawa karet sing cocog |
| Pasukan perakitan sing gedhe banget | Ukuran segel sing salah utawa gangguan sing berlebihan | Ngoptimalake dimensi lan atose |
| Deformasi segel durung wayahe | Kompresi jangka panjang utawa paparan suhu | Evaluasi prilaku kompresi lan kahanan layanan |
Masalah kasebut nuduhake kenapa keputusan tuku kudu adhedhasar spesifikasi teknis sing lengkap tinimbang rega utawa penampilan.
Kepiye Manufaktur Kustom Ngapikake Penyegelan Konektor?
Komponen sealing standar praktis nalika konektor lan dimensi kabel wis cocog karo desain sing diadegake. Nanging, akeh proyek OEM lan industri mbutuhake geometri khusus amarga rongga konektor khusus, diameter kabel sing ora biasa, papan instalasi winates, utawa kahanan lingkungan sing nuntut.
Manufaktur khusus ngidini profil sealing, dimensi, materi, kekerasan, warna, lan proses produksi bisa dikembangake ing aplikasi pelanggan.
Contone, proyek segel kabel 12-pin sing disesuaikan mbutuhake:
- Diameter njero khusus kanggo spesifikasi kabel sing beda
- Geometri njaba khusus kanggo omah konektor proprietary
- Desain lip sealing sing beda
- Kekerasan karet spesifik
- Werna disesuaikan kanggo identifikasi sirkuit
- Pilihan materi adhedhasar suhu utawa paparan kimia
- Perkakas dikembangake saka gambar, conto, utawa data 3D
- Kontrol dimensi sing konsisten kanggo produksi volume dhuwur
Zhejiang Guoming Rubber Technology Co., Ltd.bisa dianggep nalika sumber karet sealing komponen khusus kanggo aplikasi konektor electrical. Kanggo proyek OEM, nyedhiyakake informasi teknis lengkap ing wiwitan pangembangan bisa mbantu nyuda siklus sampling sing ora perlu lan nambah komunikasi antarane desainer konektor, pabrikan segel, lan tim perakitan.
Apa sing kudu ditakoni para panuku marang produsen segel kawat?
Sadurunge milih supplier, tim tuku kudu nggawe dhaptar priksa teknis sing jelas. Iki mbantu nyegah komponen sing katon bener digunakake ing aplikasi sing ora cocog.
✓ Bahan karet apa sing kasedhiya?
✓ Kisaran diameter kawat apa sing bisa ditampung segel?
✓ Apa supplier bisa nggawe miturut gambar utawa conto?
✓ Apa supplier bisa ngembangake alat khusus?
✓ Toleransi dimensi apa sing bisa dijaga?
✓ Apa suhu lan kondisi lingkungan sing dirancang kanggo materi?
✓ Apa sampel produksi bisa diwenehake sadurunge produksi massal?
✓ Apa prosedur pemeriksaan kualitas sing kasedhiya?
✓ Bisa pemasok ndhukung produksi OEM volume gedhe?
✓ Apa supplier bisa nyedhiyakake kualitas batch-to-batch sing konsisten?
Kanggo program industri lan otomotif, para panuku uga kudu nimbang konsistensi produksi, traceability, komunikasi teknis, manajemen perkakas, kemasan, kemampuan pangiriman, lan stabilitas pasokan jangka panjang.
Hubungan supplier sing dipercaya kudu ngluwihi sampel pisanan. Kinerja konektor jangka panjang gumantung ing njaga sifat material sing stabil, akurasi dimensi, lan kontrol produksi ing pirang-pirang batch.
Pitakonan sing Sering Ditakoni
Apa tujuan utama 12 Pin Wire Seal kanggo Konektor Listrik?
Tujuan utamane yaiku kanggo nutup titik entri kabel ing konektor listrik 12 posisi lan nyuda penetrasi banyu, bledug, lan rereged lingkungan liyane menyang sistem konektor.
Apa karet silikon cocok kanggo segel kawat 12-pin?
Karet silikon bisa cocog kanggo akeh aplikasi sealing konektor listrik amarga keluwesan lan kinerja suhu. Nanging, pilihan materi pungkasan kudu adhedhasar syarat suhu, kimia, mekanik, lan lingkungan sing nyata.
Apa segel kabel 12-pin nggawe kabeh konektor anti banyu?
Ora dhewe. Perlindhungan lingkungan gumantung saka perakitan konektor lengkap, kalebu omah, terminal, segel kabel, permukaan kawin, colokan, fitur ngunci, lan kualitas perakitan.
Apa segel kawat 12-pin bisa disesuaikan?
ya wis. Gumantung ing pabrikan lan aplikasi, dimensi, profil sealing, materi, atose, werna, lan karakteristik liyane bisa selaras miturut syarat engineering.
Kepiye carane milih ukuran segel kabel sing bener?
Miwiti kanthi diameter kabel njaba lan ukuran rongga konektor. Segel kudu nyedhiyakake kompresi sing cocog tanpa nggawe pasukan selipan sing gedhe banget utawa ngrusak jaket kabel.
Apa segel kabel bisa digunakake ing aplikasi otomotif?
ya wis. Segel kabel digunakake minangka bagean saka konektor otomotif sing disegel lan sistem sabuk kabel. Bahan lan desain sing cocog gumantung ing lokasi kendharaan lan kahanan lingkungan.
Kenapa kekerasan karet penting?
Kekerasan mengaruhi keluwesan, kompresi, gaya sisipan, kontak sealing, lan prilaku deformasi jangka panjang. Kekerasan sing cocog kudu ditemtokake bebarengan karo desain konektor lan dimensi kabel.
Informasi apa sing kudu diwenehake kanggo kutipan segel kabel khusus?
Informasi sing migunani kalebu gambar, conto, dimensi rongga konektor, diameter kabel, syarat materi, suhu operasi, kondisi lingkungan, jumlah sing dikarepake, aplikasi, lan spesifikasi pengujian utawa kualitas sing dibutuhake.
Pertimbangan Akhir
A 12 Pin Wire Seal kanggo Konektor Listrikminangka komponen cilik kanthi peran penting ing linuwih sambungan listrik multi-circuit. Efektivitas gumantung ing interaksi antarane materi, geometri, ukuran kabel, rongga konektor, kompresi, proses perakitan, lan kondisi lingkungan.
Kanggo tim teknik, langkah sing paling penting yaiku nemtokake lingkungan operasi sing lengkap sadurunge milih bahan lan dimensi sealing. Kanggo tim tuku, kapabilitas supplier, konsistensi manufaktur, dhukungan kustomisasi, lan kontrol kualitas kudu dianggep bebarengan karo rega unit.
Nalika komponen standar ora bisa nyukupi syarat, segel kabel sing dirancang OEM bisa nyedhiyakake pas sing luwih tepat kanggo sistem konektor. Makarya langsung saka gambar teknik, conto, utawa spesifikasi dimensi uga bisa mbantu produsen ngembangake solusi sealing sing luwih cocog karo aplikasi pungkasan.
Perlu Solusi Segel Kawat 12 Pin sing Disesuaikan?
Yen proyek sampeyan mbutuhake 12 Pin Wire Seal kanggo Konektor Listrik, pilihan materi profesional, dimensi presisi, utawa komponen sealing karet OEM,Zhejiang Guoming Rubber Technology Co., Ltd.bisa ndhukung proyek sampeyan saka review spesifikasi lan pangembangan sampel nganti produksi.
Hubungi kitakanthi gambar, conto, spesifikasi kabel, dimensi konektor, syarat aplikasi, lan perkiraan jumlah pesenan kanggo ngrembug solusi penyegelan kabel sing cocog kanggo proyek sampeyan.
